Инфразвуковая группа Апатиты

СЕЙСМОИНФРАЗВУКОВАЯ ГРУППА "АПАТИТЫ" (AP0) расположена в 17 км. к западу от города Апатиты.

Инфразвуковая часть группы включает в себя три микробарографа Chapparel Model V, которые установлены совместно с датчиками внутреннего круга Апатитской сейсмической группы. Апертура инфразвуковой группы - 300 метров.

Данные с микробарографов передаются в пункт сбора, где оцифровываются с помощью 24-разрядного АЦП E-24 фирмы L-card и привязываются к точному времени. Оцифрованные данные передаются в Кольский филиал по радиомодему и через мобильный интернет по TCP/IP-протоколу.

В Кольском филиале данные группы обрабатываются - детектируются приходы на группы инфразвуковых сигналов, определяются их амплитуды, азимуты и кажущиеся скорости. Данные ассоциируются совместно с данными экспериментальной установки ARCES (NORSAR, Норвегия), генерируется онлайн-бюллетень.

Микробарографы установлены в водонепроницаемых бункерах. Каждый датчик снабжен веерным трубчатым фильтром, подавляющим ветровые помехи (см.рисунки ниже).

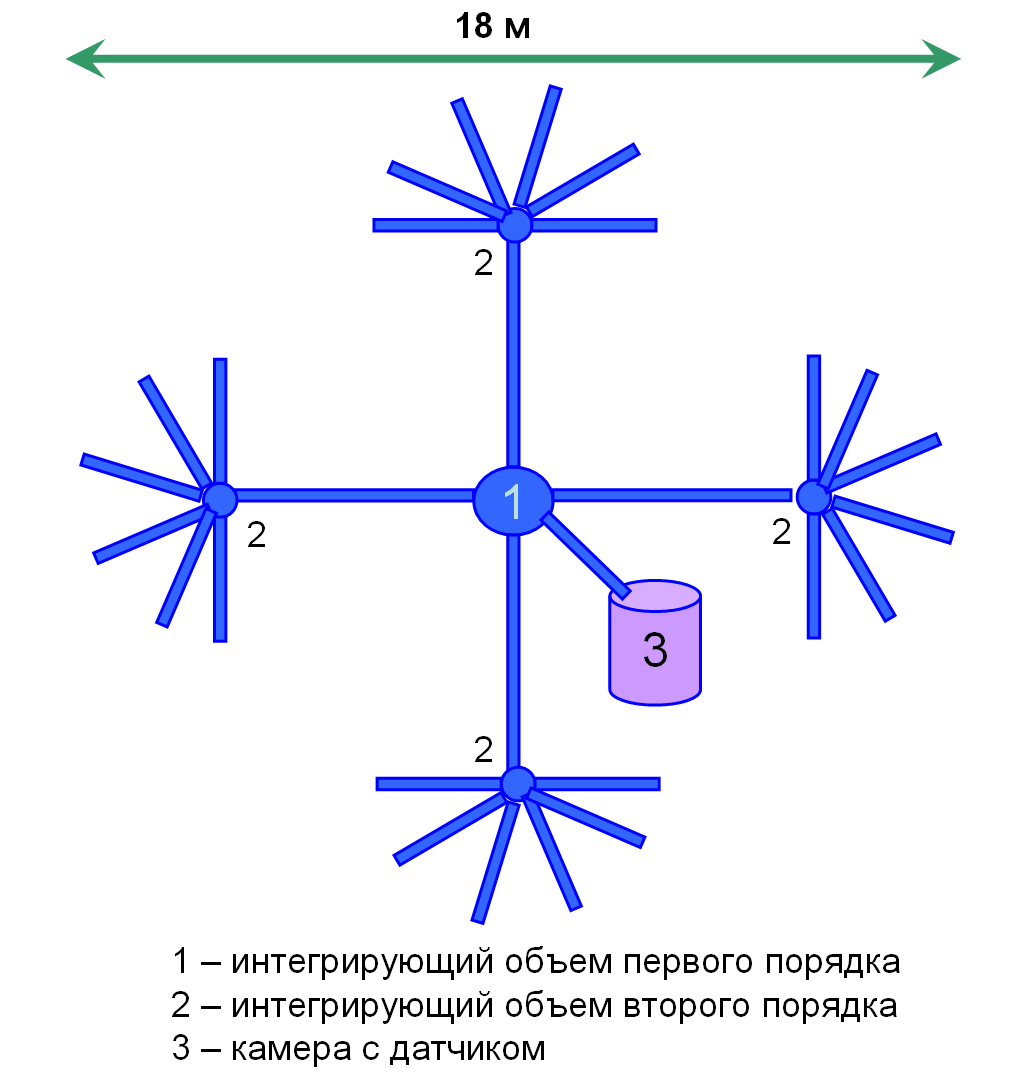

Схема веерного фильтра.

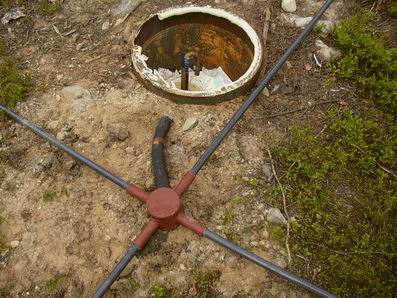

Датчик и интегрирующий объем первого порядка.

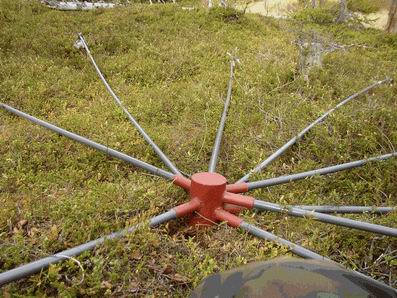

Интегрирующий объем второго порядка.

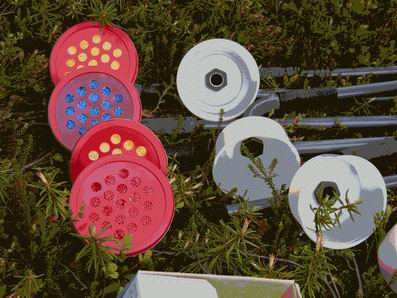

Приемники давления.
